久久碰人妻一区二区三区,丰满少妇xxxxx,丁香色欲久久久久久a片,用舌头去添女人下面视频

承蒙《混凝土世界》雜志社的信任，約我寫幾篇文章，并從本月辟專欄發表。這些年來，一直做這方面的技術工作，有幾點感想，寫出來供大家批評指正吧。

前些天，我去給某省協會培訓，是關于混凝土的質量控制和病害案例分析的。當時我提到：混凝土是有生命的！要用對生命的敬畏來對待混凝土，我想就怎么認識混凝土的生命與大家交流下吧。

提到生命，我們先看看人體生長發育的幾個年齡階段與特征！

生長發育是有階段性和有程序的連續過程。在這一過程中有量的變化，也有質的變化，因而形成了不同的發育階段，各階段都有其一定的特點。根據這些特點，再加上生活環境的不同，就把人的生長發育過程劃分為以下幾個階段。

（1） 胚發育并形成胎兒期：從受精卵開始分化，直至大體成形，形成內胚層、外胚層、中胚層三層組織。從妊娠8周至胎兒出生形成，此期以組織及器官的迅速生長和功能漸趨成熟為特點。

（2） 新生兒期：從胎兒出生開始至生后28天。全身各系統的功能從不成熟轉到初建和鞏固是此期特點。

（3） 嬰兒期：指生后至1周歲，嬰兒期的特點是生長特別快。1年內體重是出生時的3倍，身長可達到出生時的2倍。此期必須加強營養要素，才能預防營養不良及消化不良。否則易發生佝僂病等。

（4） 幼兒前期：1-3歲，此期體格生長速度比嬰兒期漸變緩慢，在斷奶后如對營養供應不加重視，往往可引起身高不增或少增。

（5） 幼兒期：3-6歲，相當于目前"幼兒園"階段。此期的特點是生長發育變慢。

（6） 童年期：6-10歲，此期特點是腦的形態結構基本完成，智能發育進展較快，能較好地綜合分析、認識自己。此期要保證足夠的營養，加強體育鍛煉。

（7） 青春發育期：約10-18歲，這是童年過渡到成年的發育階段。

相對應著，混凝土的生產與服役過程可以歸納為：

（1）混凝土生產：按規定的下料順序和時間間隔下料后，按照攪拌工藝要求在攪拌機里進行攪拌，將各種材料拌合分散開，這個過程形成相對均勻的分散體系。

（2）出料、入模：出機運送到現場，結合工程特點采用相應的澆筑方式并進行振搗、復振、表面抹壓后，經歷初凝、終凝，這時混凝土還要經歷混凝土內部沉實、泌水、逐漸形成強度過程。

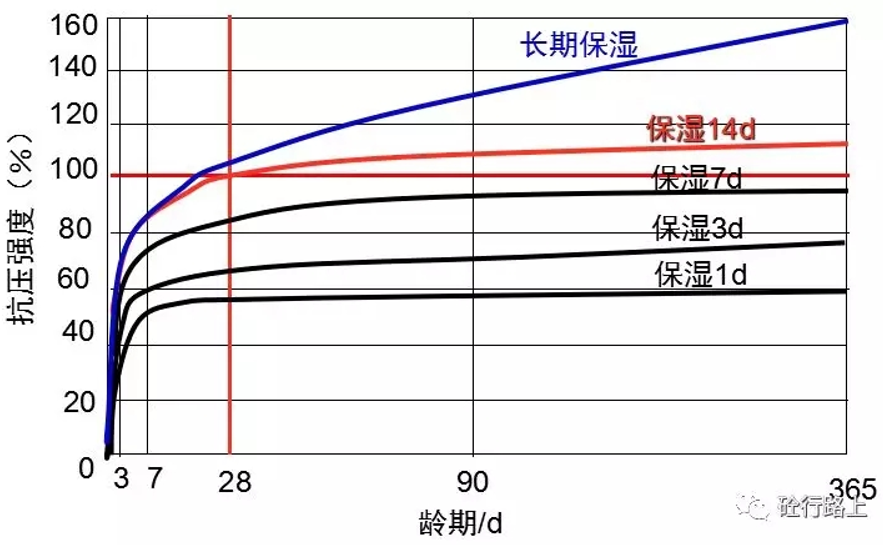

（3）混凝土澆筑養生7d：這時候相對28d強度，7d可以達到80-90%以上強度值，很多工程由于進度的要求，往往也根據7d強度的大小決定是否進行下一道工序，比如箱梁或T梁的張拉。而這一周內的養護狀況，對混凝土整個生命歷程中強度的發展至關重要！養護不到位后期強度大幅度損失！（圖1）

（4）混凝土澆筑7d-28d：這個階段混凝土強度的發展大概在10-20%左右，強度發展開始變慢，但這個階段如果不重視養生，強度可能不增長或增長緩慢！

（5）澆筑28d-56d：，這個時期強度發展明顯變緩，但仍在增長，對于大體積混凝土或大摻量礦物摻合料混凝土，往往以56d強度作為依據。

（6）混凝土工程驗收：這一般在1年后進行，這個階段混凝土的強度、性能、表觀質量等基本都已穩定，滿足了工程整體或分部驗收要求。

（7）竣工驗收以后，混凝土工程正式進入運營階段，這個時期的重點是養管維護，使之長期穩定發揮作用。

圖1 不同養護方式對混凝土強度的影響

我們人為把混凝土的生命歷程與人體進行對應，找到其共同點！對人體而言，嬰幼兒時期的營養和環境至關重要，影響整個人生。特別是早期營養，嬰幼兒時期正是長身體的時期，充足合理的飲食是兒童成長的基礎，如果早期不注意，到了30歲以后再怎么補，也只能長胖而不會長身高！

人在環境溫度為20℃左右時最舒服，因為在這個環境溫度中，機體的新陳代謝、生理節奏和生理機能，均處于最佳狀態。廣西巴馬是著名的長壽之鄉，年平均氣溫正為20℃左右。因此科學家說，巴馬壽星之所以多，得益于最佳環境溫度，得益于人和自然的和諧相依。

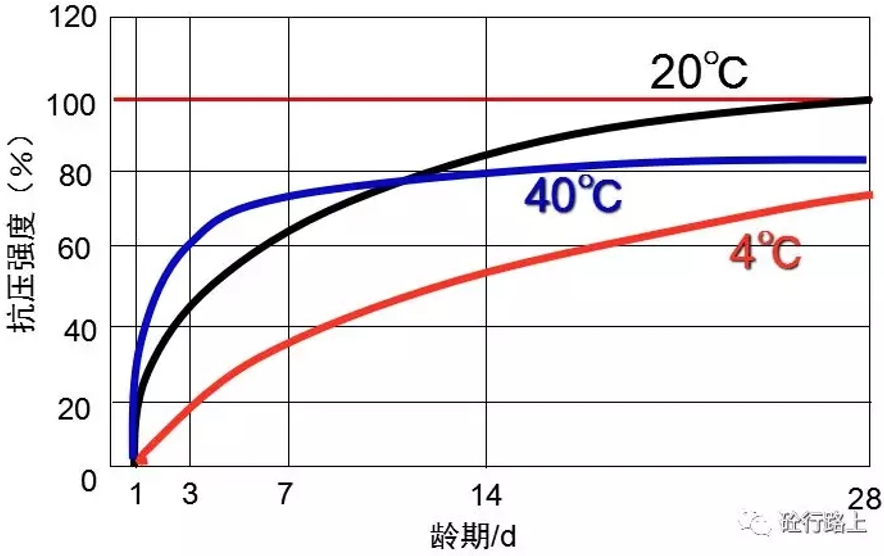

我們再看看混凝土對于溫度的敏感性（圖2），圖2時不同養護溫度下對混凝土28d強度的影響。不難看出，混凝土最適宜的溫度也是20度，與人體恰好一致！

圖2 養護溫度對混凝土強度的影響

對于人均壽命，看一看營養與人均壽命的關系。從圖3可以看到，隨著我國經濟實力的不斷發展，人民生活水平不斷在提高，我國的人均壽命也不斷在增長！

圖3 我國平均壽命變遷

對混凝土而言，它的營養就是水分和溫度！

混凝土的強度主要源自水泥的水化反應，這個反應要在一定的溫度和濕度保障下才能發生！

在混凝土加水拌合后，進入初始反應期，由于水化物尚不多，包有水化物膜層的水泥顆粒之間是分離著的，相互間引力較小。隨著進入潛伏期，凝膠體膜層圍繞水泥顆粒成長，相互間形成點接觸，構成疏松網狀結構，使水泥漿體開始失去流動性和部分可塑性，這時為初凝。之后進入凝結期，凝膠體膜層破裂，水分滲入膜層內部的速度大于水化物通過膜層向外擴散的速度 而產生的滲透壓，水泥顆粒進一步水化，而使反應速度加快，直至新的凝膠體重新修補好破裂的膜層為止。最終進入硬化期，形成的凝膠體進一步填充顆粒之間空隙，毛細孔越來越少，使結構更加緊密，水泥漿體逐漸產生強度而進入硬化階段。

前段我去某省處理早期混凝土回彈強度偏低問題，業主和監理單位總提出要更換水泥，調整配比。我看了看水泥檢測報告，原材料檢測報告和配比，指出沒有更換的必要，沒有任何意義！回彈強度不高的主要原因并非材料和配比原因，關鍵在于養護！最關鍵的是早期養護！

現場一大批構件都回彈不合格，質檢站要求報廢，建設方焦頭爛額！這將面臨重大損失！我與他們講，趕緊搭棚并且噴濕，保溫保濕養護，越早養越好，就像給小孩子加營養期望長高，晚了就沒用了！混凝土構件放時間太長了再養也無濟于事了，建設方按建議養生，一周后全部合格！

在植物學家眼里，只要保障陽光和營養，植物生長時自然的事，不用干預！

在混凝土工程中，只要保障溫度和水分，強度增長性能提高是自然的事，不必擔心！

混凝土是有生命的，要用對生命的敬畏對待混凝土！

文章來源：微信公眾號：砼享未來聞寶聯技術空間
